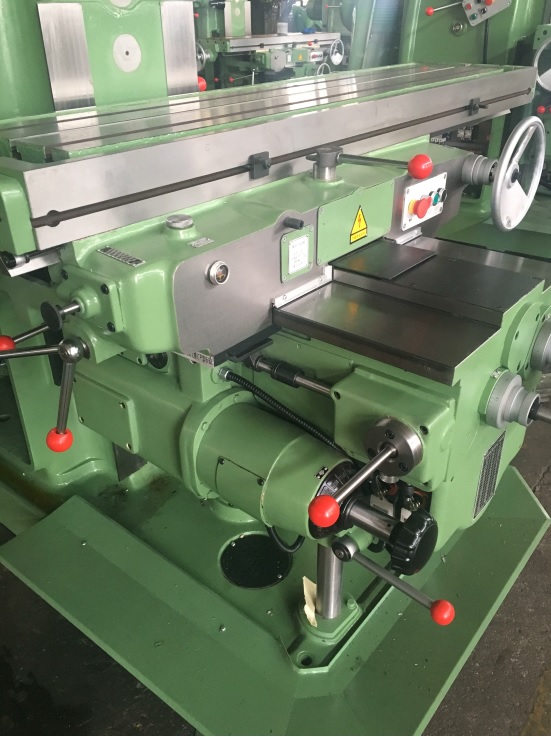

Вертикально-фрезерный станок X5040
Предназначен для выполнения операций фрезерования торцевыми и концевыми фрезами, для сверлильных и расточных работ. Вертикальная фрезерная голова станка благодаря возможности поворота на ±45° позволяет производить сверление и обработку отверстий расположенных под углом к плоскости стола. Высокая мощность и усиленная конструкция (две дополнительные колонны поддерживающие консоль) позволяют обрабатывать изделия с высокой производительностью.
Previous
Next
- Высокая жесткость: прочный корпус машины из высококачественного литья, обеспечивающий превосходную стабильность и длительный срок службы.
- Универсальная фрезерная голова с поворотом ± 45 °.
- Фрезерная голова надежно закреплена на станине для обеспечения высокой эффективности резания.
- Прочный шпиндель ISO 50 подходит для тяжелых работ.
- Мощный 2-х ступенчатый двигатель, рассчитанный на непрерывную работу, соединен с коробкой передач для большой выходной мощности.
- Широкий диапазон скоростей фрезерного шпинделя для улучшения резки на разных материалах.
- Ускоренные перемещения по 3 осям для более легкой работы и высокой эффективности обработки.
- Индукционно закаленные направляющие для плавного хода с низким трением.
- Интегрированная система охлаждения для охлаждения заготовки и инструмента.
- Модульная конструкция с широкими опциональными возможностями для разнообразных потребностей: 3-осевое УЦИ, защитные ограждения, универсальные делительные головки, различные зажимные комплекты, тиски, держатели инструментов и т.д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вертикально-фрезерный станок X5040
| Модель | X5040 |
|---|---|
| Артикул | XI8602-000506 |
| Технические характеристики | |
| Размер стола | 400 x 1700 мм |
| Размер Т-об.паза/кол-во/расстояние | 18x3x90мм |
| Продольное перемещение (ручное/авт.) | 900/880 мм |
| Поперечное перемещение (ручное/авт.) | 315/300 мм |
| Вертикальное перемещение (ручное/авт.) | 385/365 мм |
| Ускоренная подача по осям X/Y / Z | 2300/1540/770 мм/мин. |
| Максимальная нагрузка на стол | 800 кг |
| Конус шпинделя | ISO50 7:24 |
| Частота вращения шпинделя | 30-1500 об/мин |
| Количество скоростей | 18 |
| Ход пиноли шпинделя | 85 мм |
| Наклон фрезерной головки | ±45° |
| Расстояние шпиндель - стол | 115 - 500 мм |
| Мощность горизонтального шпинделя | 11 кВт |
| Размеры | |
| Габаритные размеры прибл. (Д х Ш х В) | 2556×2159×2258 мм |
| Масса станка | 4250 кг |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
| Комплект поставки | Дополнительные опции |
|---|---|
|
|
АКСЕССУАРЫ И ОСНАСТКА
Дополнительные принадлежности
| НАИМЕНОВАНИЕ | АРТИКУЛ | |
|---|---|---|
