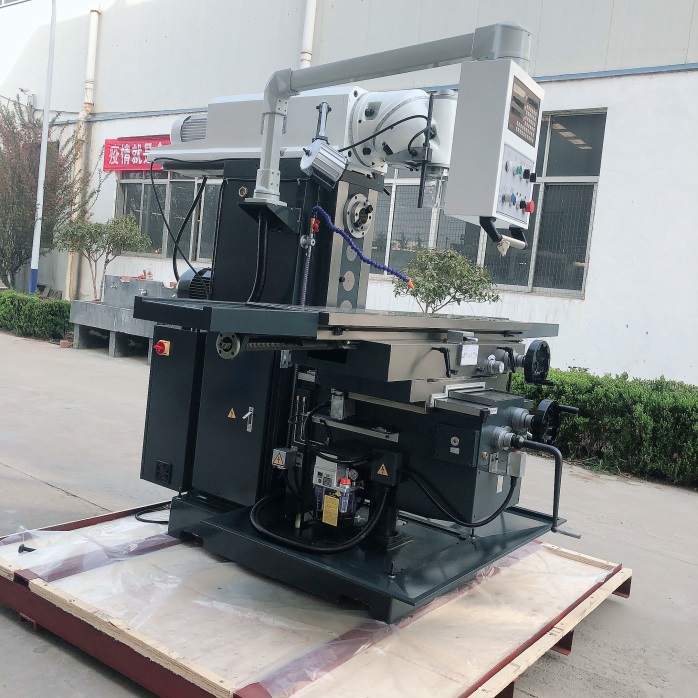

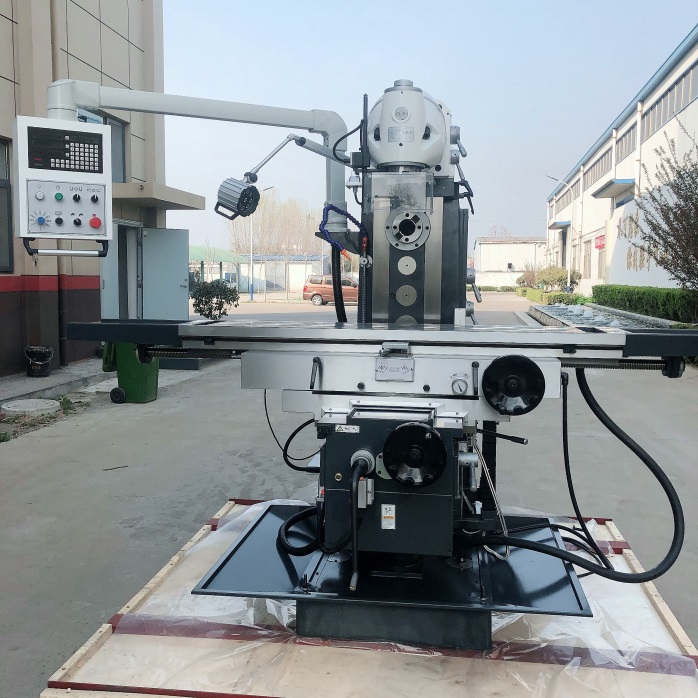

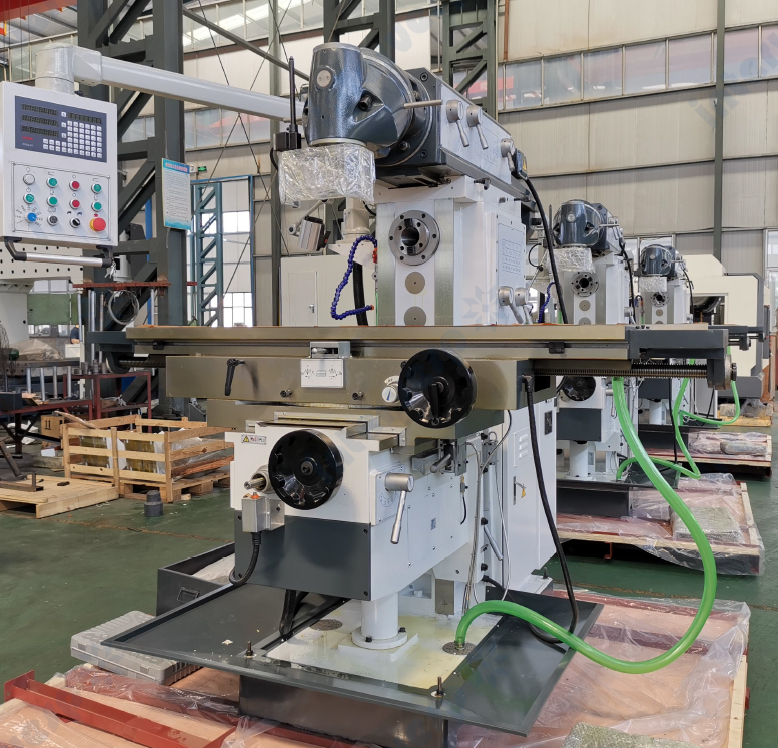

Фрезерный широкоуниверсальный станок XL6436C / CL
Производительный широкоуниверсальный фрезерный станок
c устройством цифровой индикации (*опционально) для обработки с помощью горизонтально и вертикально различных плоских и фасонных поверхностей, зубчатых колёс и других деталей из стали, чугуна, цветных металлов и пластмассы.
Previous
Next
- Жесткая массивная конструкция из высококачественного серого чугуна.
- Вертикальный и горизонтальный шпиндели приводятся в движение через редуктор, что обеспечивает возможность глубокого фрезерования.
- Универсальная вертикальная головка может поворачиваться на 360°
- Автоматическая подача по осям X, Y, Z с быстрым ходом.
- Система подачи СОЖ, система смазки, лоток для сбора стружки.
- Подача рабочего стола осуществляется серводвигателем, хорошая точность, низкий уровень шума, простота в эксплуатации.
- Оснащен станочным светильником (*LED - опционально).
- Цифровая индикация перемещений по всем осям (*опционально).
- ШВП на 3 оси + 3 серводвигателя + горизонтальный и вертикальный частотный двигатель с 7.5/5.5KW(H/V) + электрический штурвал (*опционально).
- Эргономичная поворотная панель управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фрезерный широкоуниверсальный станок XL6436C / CL
| Модель | XL6436 | XL6436C | XL6436CL |
|---|---|---|---|
| Артикул | |||
| Рабочая зона | |||
| Рабочий стол (Д x Ш) | 1325 x 360 мм | 1325 x 360 мм | 1600 x 360 мм |
| Размер Т-об.паза/кол-во/расстояние | 18 x 3 x 80мм | ||
| Максимальная нагрузка на стол | 350 кг | ||
| Поворот стола на ±45° | опционально | ||
| Расстояние горизонтальный шпиндель - стол | 0 - 450 мм | ||
| Расстояние вертикальный шпиндель-стол | 175 - 625 мм | ||
| Перемещения | |||
| Перемещение по оси Х | 750 мм | 1100 мм | 1300 мм |
| Перемещение по оси Y | 320 мм | ||
| Перемещение по оси Z | 450 мм | ||
| Перемещение выдвижного хобота | 550 мм | ||
| Подача по оси X, Y, Z | 30-750/ 20-500/ 15-375 мм/мин | ||
| Ускоренная подача по оси X, Y, Z | 1200/ 800/ 600 мм/мин | ||
| Крутящий момент сервомотора | 15 Нм | ||
| Шпиндель | |||
| Частота вращения шпинделя (В / Г) | 60 - 1750 / 60 - 1800 (об./мин.) | ||
| Количество ступеней (В / Г) | 12 | ||
| Зажим шпинделя (В / Г) | 7:24 ISO50 / 7:24 ISO50 | ||
| Мощность двигателя (В / Г) | 4,0 / 5,5 кВт | ||
| Поворот фрезерной головы | ±360° | ||
| Размеры | |||
| Габаритные размеры прибл. (Д х Ш х В) | 1800x2100x2000 мм | 2245x2100x2000 мм | 2520x2100x2000 мм |
| Масса станка | 2685 кг | 2750 кг | 2800 кг |
