- Отдельный аварийный выключатель.

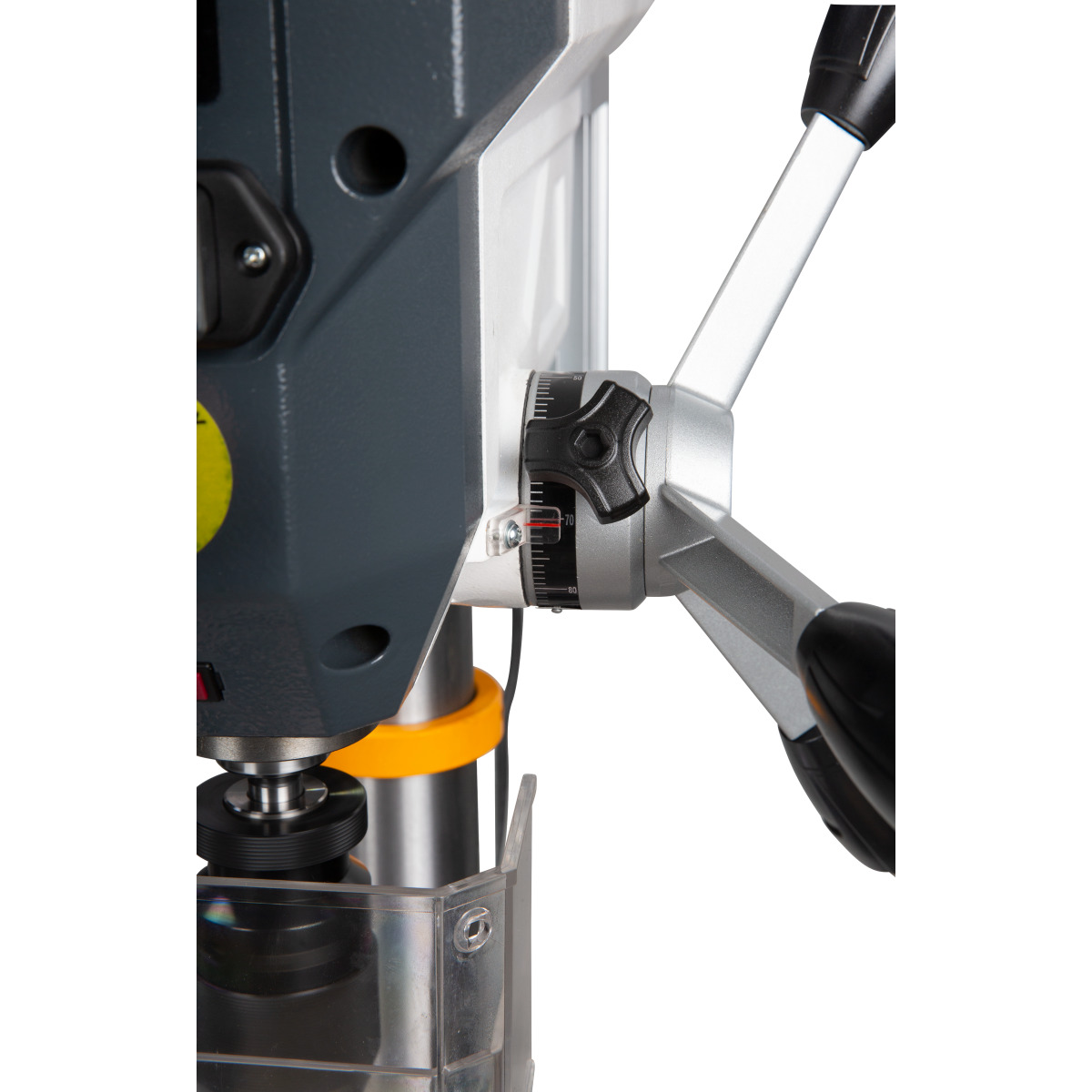

- Ограничитель глубины сверления.

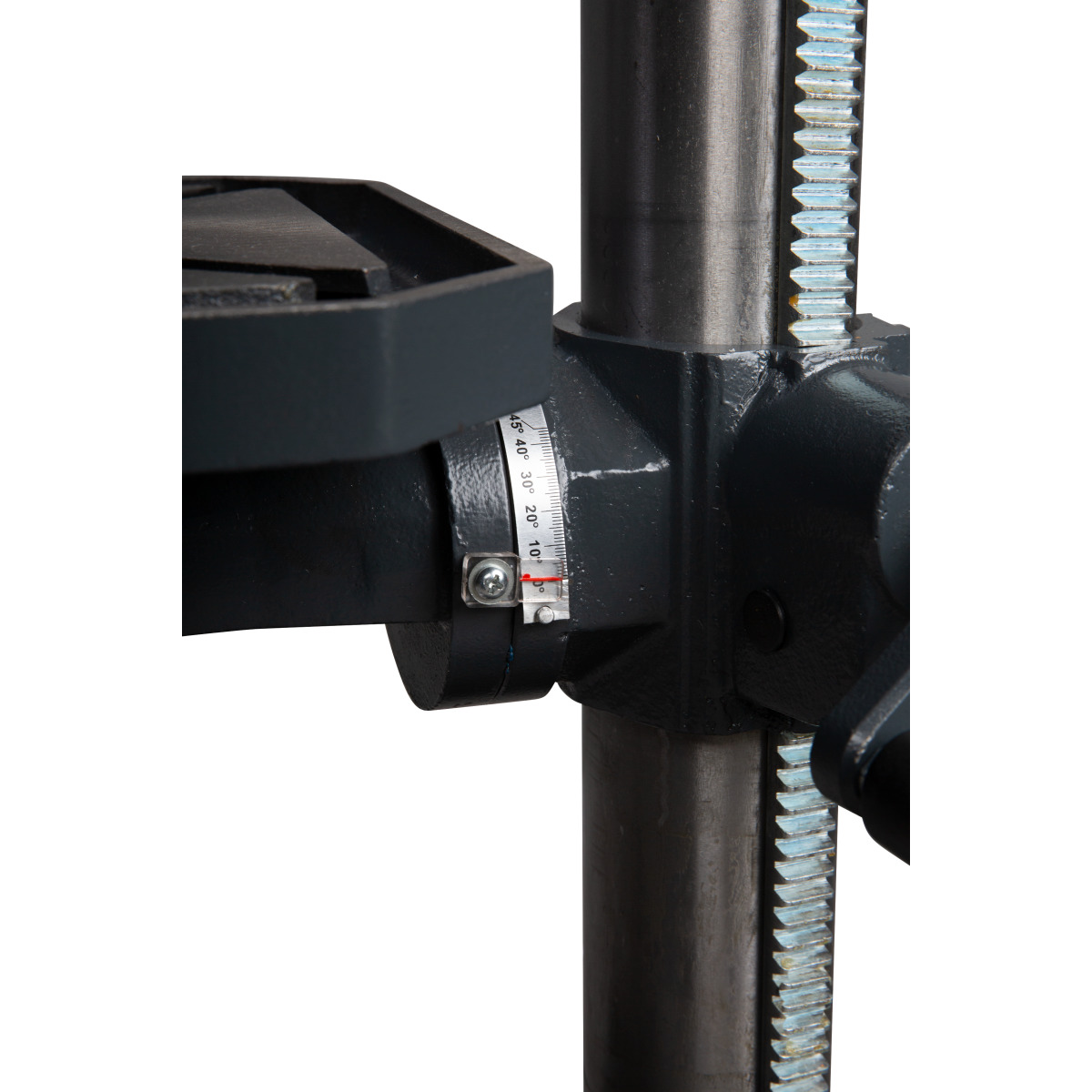

- Рабочий стол наклоняется на ±45° и вращается на 360°.
- Цельнолитая удобная, эргономичная рукоятка подачи пиноли с мягкими накладками.
- Шпиндель установлен на высокоточные шарикоподшипники.
- Радиальное биение на втулке шпинделя менее 0,030 мм.
- Точный быстрозажимной патрон в комплекте.

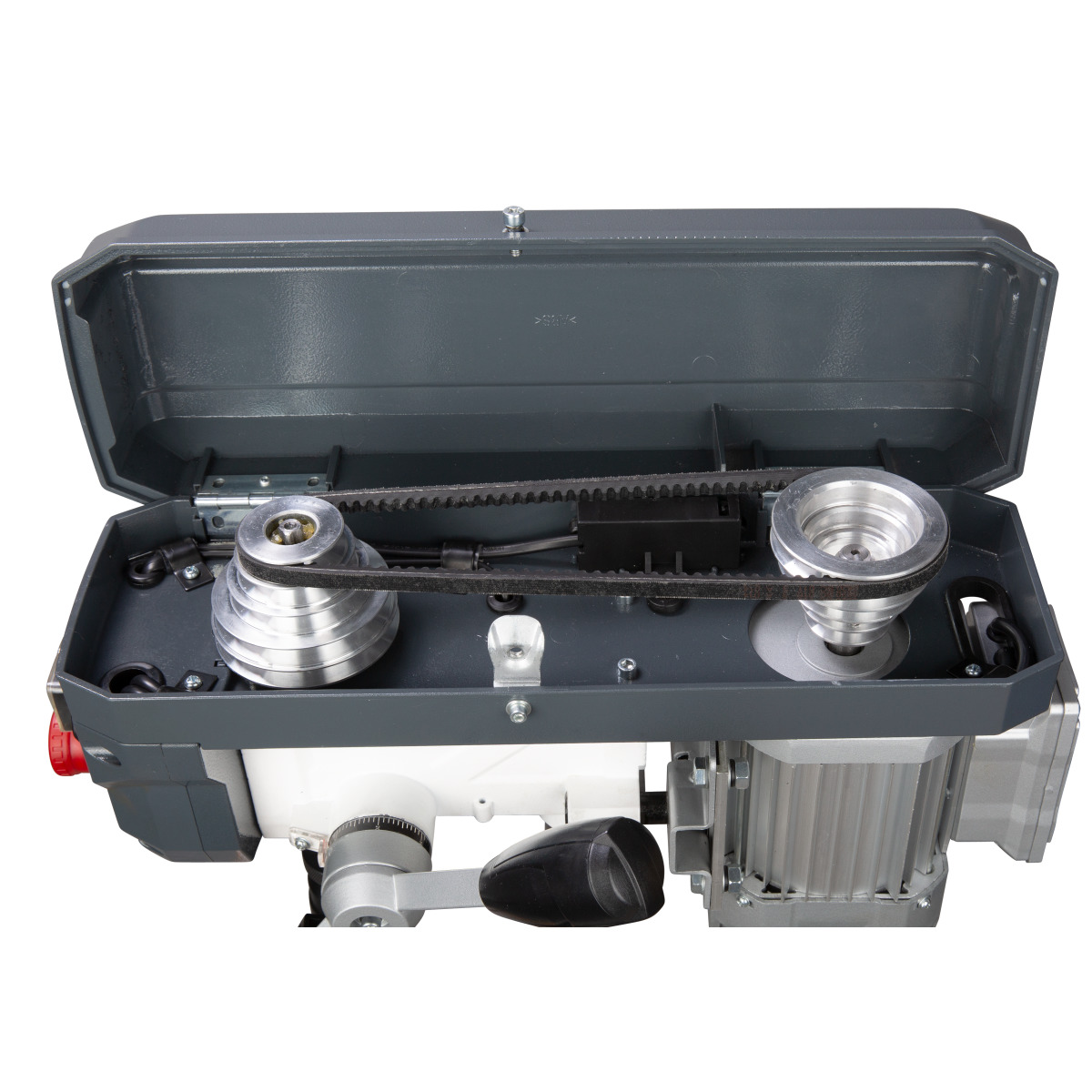

- Высококачественные приводные ремни GATES исключают проскальзывание и потерю мощности.
- Высокая плавность хода, обеспечиваемая шлифованными алюминиевыми шкивами.
- Большое опорное основание с Т-образными пазами, усиленное ребрами жесткости.
- Безопасная электропроводка 24В.
- Антибликовое светодиодное освещение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

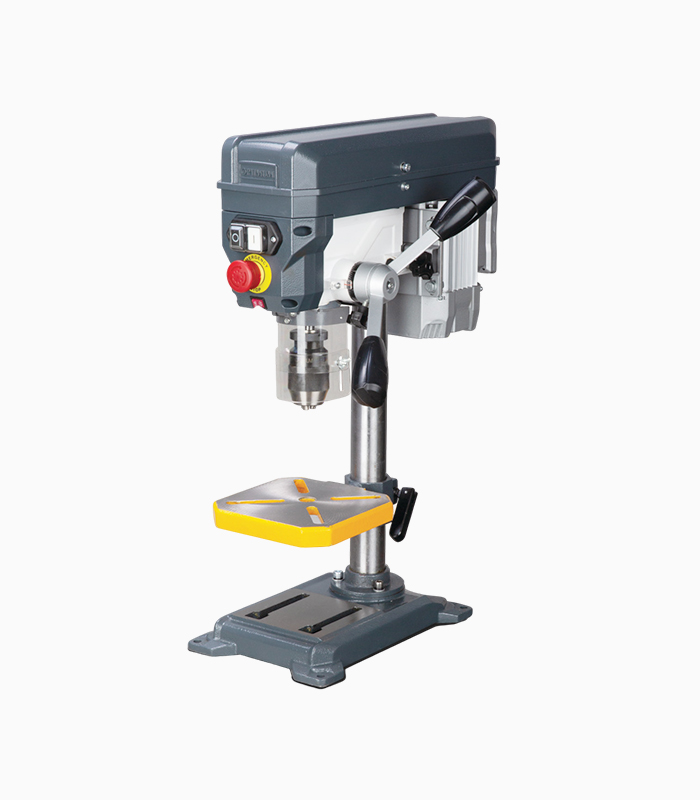

Вертикально-сверлильный станок OPTIdrill DQ 14
| Модель | DQ 14 |
|---|---|
| Артикул | 3191040 |
| Технические характеристики | |
| Электродвигатель | 350 Вт / 230В ~50Гц |
| Диаметр сверления в стали (S235JR) | Ø 13 мм |
| Диаметр глубокого сверления в стали (S235JR) | Ø 12 мм |
| Вылет оси шпинделя | 104 мм |
| Перемещение пиноли | 52 мм |
| Конец шпинделя | B16 |
| Частота вращения шпинделя | 700 - 2500 об/мин |
| Количество скоростей | 5 |
| Рабочий стол | |
| Размер стола | 170 x 170 мм |
| Размер Т-пазов (ширина / количество / тип) | 14 мм / 2 / диагон. |
| Поворот / наклон | 360° / ±45° |
| Расстояние шпиндель - стол | 250 мм |
| Нагрузка на стол | 8 кг |
| Основание | |
| Размер | 138 x 128 мм |
| Расстояние шпиндель - основание | 340 мм |
| Размеры | |
| Диаметр колонны | Ø 46 мм |
| Длина (прибл.) | 472 мм |
| Ширина/глубина (прибл.) | 283 мм |
| Высота (прибл.) | 634 мм |
| Вес | 18,5 кг |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Быстросменный сверлильный патрон В16 (1-16 мм).
- Зажимный сухарь для Т-образных пазов.
- Руководство по эксплуатации.
АКСЕССУАРЫ И ОСНАСТКА
Дополнительные принадлежности
| НАИМЕНОВАНИЕ | АРТИКУЛ | |
|---|---|---|
| Прижим для паза 16мм / М12 (2шт.) | 3352031 | |
| Сверла 1 - 13мм / 25шт. ц/х HSS-Co5% | 3201010 | |
| Сверла 1 - 6мм / 51шт. ц/х HSS-Co5% | 3201020 | |
| Сверла 6 - 10мм / 41шт. ц/х HSS-Co5% | 3201021 | |
| Патрон сверлильный быстрозажимной DKC13 1-13 мм | 3050632 | |
| Патрон сверлильный быстрозажимной DKC16 1-16 мм | 3050633 | |
| Приспособления зажимные SPW12 / 58шт. | 3352017 | |
| Система подачи СОЖ в зону резания (220 В) | 3352002 | |
