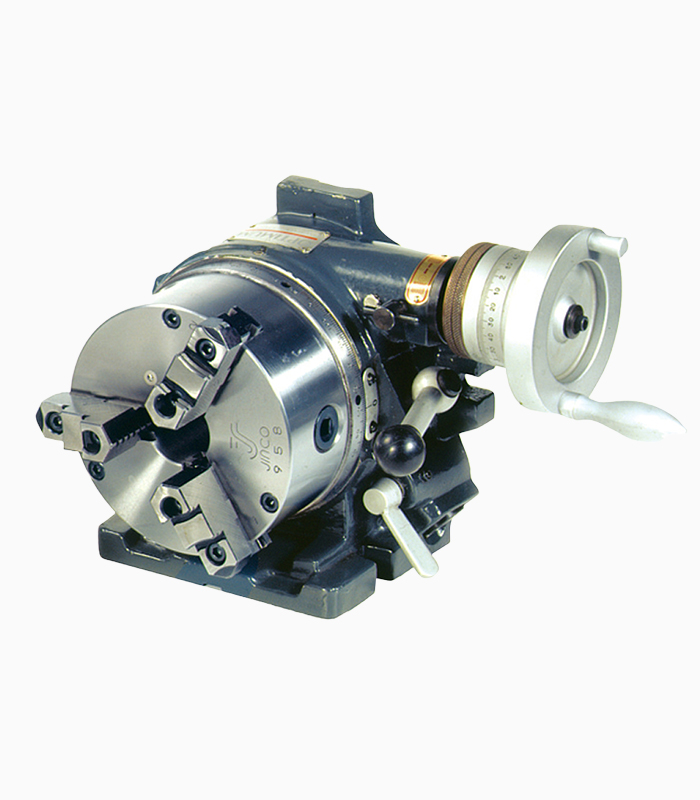

Стол поворотный делительный RTU 165
- Отличный горизонтально-вертикальный круглый стол из высококачественного чугуна.
- Удобное и быстрое закрепление заготовки с помощью трехкулачкового патрона.
- Надежные и точные прецизионные подшипники.
- Большое проходное отверстие для обработки длинных заготовок.
- Быстрое прямое деление для применения в массовом производстве, рассчитан на высокую нагрузку.
- 360°-шкала рабочего стола, деление маховиком и нониусной шкалой.
- 7 делительных дисков для прямого деления на 2/3/4/6/8/12/24.
- Надежный трехкулачковый патрон.
- В комплекте рабочий стол с четырьмя Т-образными пазами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стол поворотный делительный RTU 165
| Модель | RTU 165 |
|---|---|
| Артикул | 3354165 |
| Технические характеристики | |
| Диаметр стола | Ø 165 мм |
| Высота центров | 130 мм |
| Зажимной диск | Ø 203 мм |
| Диаметр проходного отверстия | Ø 36 мм |
| Прямой индексный диск | 24x деления (15°) |
| Непрямой индексный диск | 2, 3, 4, 6, 8, 12x деления |
| Точность индексирования прямого деления | 45‘ |
| Варианты зажима | горизонтально, вертикально |
| Поверхность установка заготовки | со шкалой 360° |
| Размеры прибл. (ВхДхШ) | 221 x 250 x 235 мм |
| Масса | 48 кг |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- 3-кулачковый патрон (установлен).
- Зажимной диск 203 мм с тремя пазами.
- Главный делительный диск (24-кратное деление, установлен).
- 6 делительных дисков.
- Прихваты для маховика.
АКСЕССУАРЫ И ОСНАСТКА
Дополнительные принадлежности
| НАИМЕНОВАНИЕ | АРТИКУЛ | |
|---|---|---|
 | Диски делительные IT 200 / 2 шт. (непрямого деления) | 3356205 |
| Бабка задняя RST 2 (110-145мм) | 3356157 |
Стол поворотный делительный с 3-х кулачковым патроном RTU 165.
| · Отличный горизонтально-вертикальный круглый стол из высококачественного чугуна. · Удобное и быстрое закрепление заготовки с помощью трехкулачкового патрона. · Надежные и точные прецизионные подшипники. · Большое проходное отверстие для обработки длинных заготовок. · Быстрое прямое деление для применения в массовом производстве, рассчитан на высокую нагрузку. · 360°-шкала рабочего стола, деление маховиком и нониусной шкалой. · 7 делительных дисков для прямого деления на 2/3/4/6/8/12/24. · Надежный трехкулачковый патрон. · В комплекте рабочий стол с четырьмя Т-образными пазами. |
| Модель | RTU 165 | ||
|---|---|---|---|
| Артикул | 3354165 | ||
| Технические характеристики | |||
| Диаметр стола, мм | Ø 165 | ||
| Размеры (ВхДхШ), мм | 221 x 250 x 235 | ||
| Высота центров, мм | 130 | ||
| Зажимной диск, мм | Ø 203 | ||
| Диаметр проходного отверстия, мм | Ø 36 | ||
| Прямой индексный диск | 24x деления (15°) | ||
| Непрямой индексный диск | 2, 3, 4, 6, 8, 12x деления | ||
| Точность индексирования прямого деления | 45‘ | ||
| Варианты зажима | горизонтально, вертикально | ||
| Поверхность установка заготовки | со шкалой 360° | ||
| Вес, кг | 48 | ||
| Дополнительная оснастка | |||
| Диски делительные IT 200 / 2 шт. (непрямого деления) | 3356205 | ||
| Бабка задняя Rst 2 (110-145мм) | 3356157 | ||
