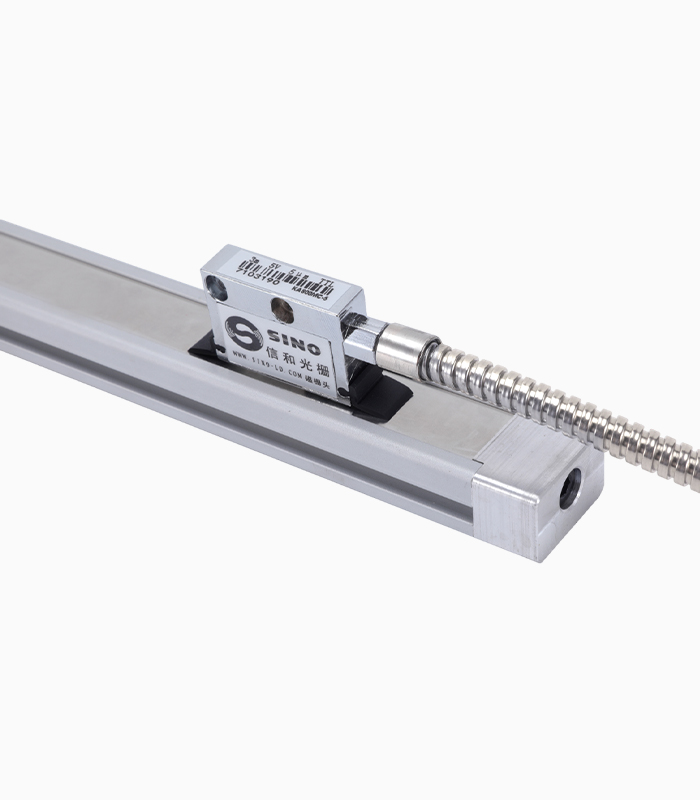

Линейка магнитная SINO серии KA800MC2
Линейки магнитные измерительные серии KA-800 имеют широкий спектр применения, подходят для станков, где не требуется повышенной точности при необходимости измерений больших расстояний.
Линейка состоит из электромагнитного энкодера, ленты MB50 с шагом 2+2 мм и защитной ленты из нержавеющей стали. Лента наклеена установлена в алюминиевый профиль и снабжена специальной защитной стальной лентой, что делает ее маслостойкой, водонепроницаемой и пылезащищенной, увеличивая срок службы.

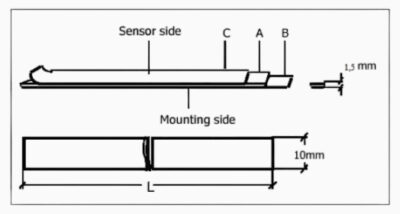

Размеры магнитной ленты:
- A-гибкая магнитная лента со шкалой.
- B-гибкая намагниченная стальная лента. Функция стальной ленты: защита магнитной ленты от механических повреждений. В то же время стальная лента сама является магнитной, что повышает безопасность подсчета.
- C-для обеспечения гибкости при установке и транспортировке, эта часть также представляет собой намагниченную стальную ленту. После установки эта деталь плотно прилегает к поверхности магнитной ленты, защищая ее от повреждений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Линейка магнитная KA800MC2
| Модель | KA800MC2 |
|---|---|
| Артикул | SN8607- |
| Технические характеристики | |
| Шаг | 2+2 мм |
| Разрешение | 5 мкм, 1 мкм |
| Кабель | 5 пр. (8 пр.) |
| Выходной сигнал | TTL (RS-422) |
| Зазор между считывающей головкой и лентой | 0,8-1,5 мм |
| Входное напряжение | 5В±5% |
| Потребляемый ток (без нагрузки) | 40мА(макс.) |
| Потребляемый ток (с нагрузкой) | 120мА(макс.) (5В，R(L)=120Ω) - 60мА(макс.) (28В，R(L) =1.2kΩ） |
| Сдвиг по фазе | 90°±5° |
| Максимальная скорость | 5 м/с |
| Уровень защиты считывающей головки | IP 67 DIN 40050/IEC 529 |
| Рабочая температура | -20℃～85℃ |
| Температура хранения | -20℃～85℃ |
| Влажность | 100％ Без конденсата |
| Вес считывающей головки | 150 гр. |
| Длина кабеля | 3 м. (*длина по запросу) |
