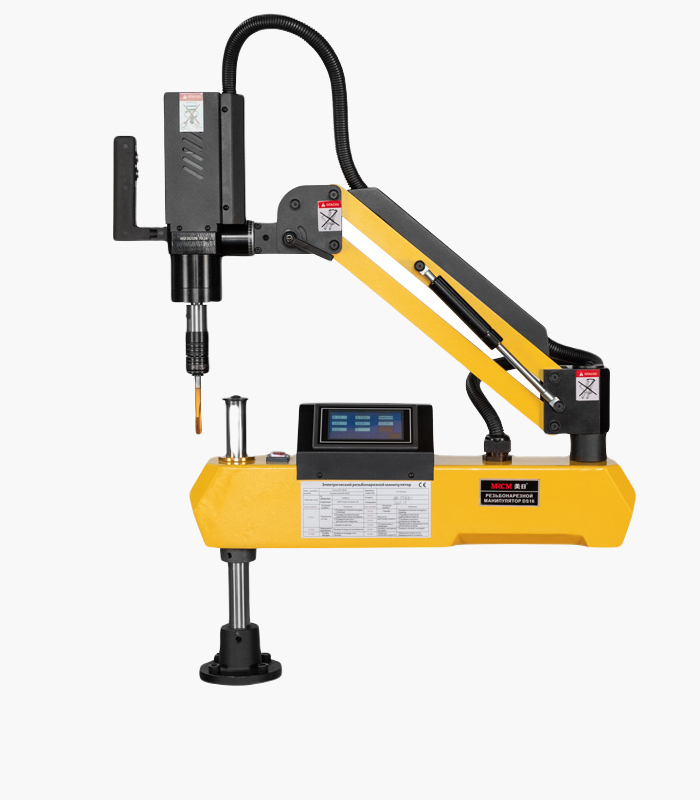

Резьбонарезной манипулятор MR-DS36
MR-DS36:

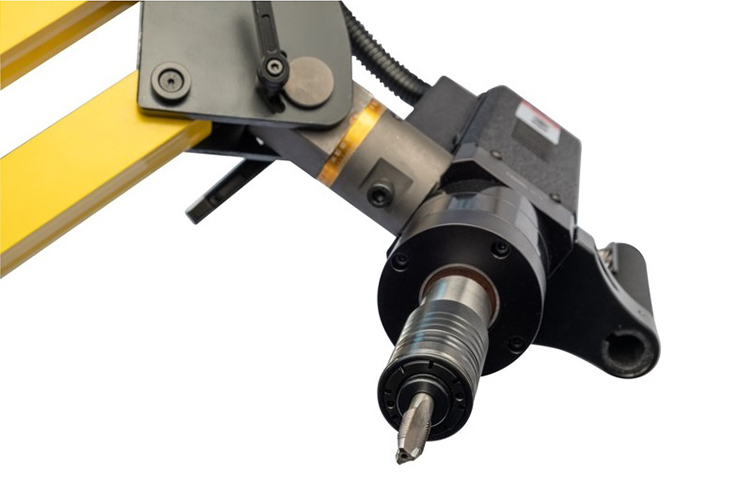

- вертикальный шпиндель с максимальной жесткостью наиболее удобен для нарезания резьбы большого диаметра.

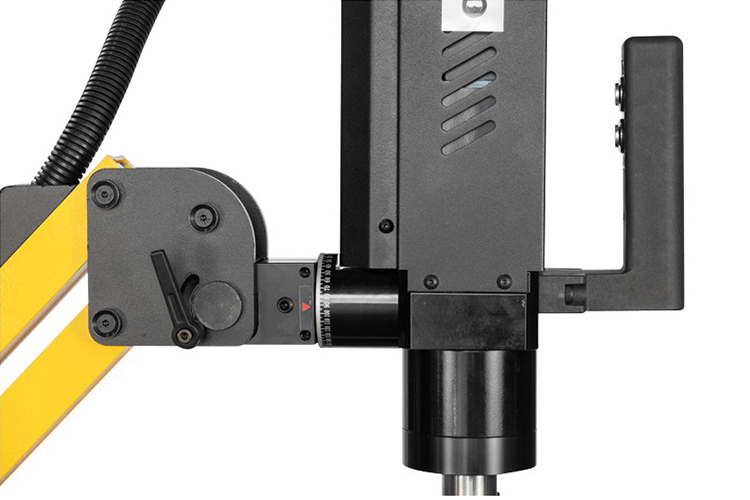

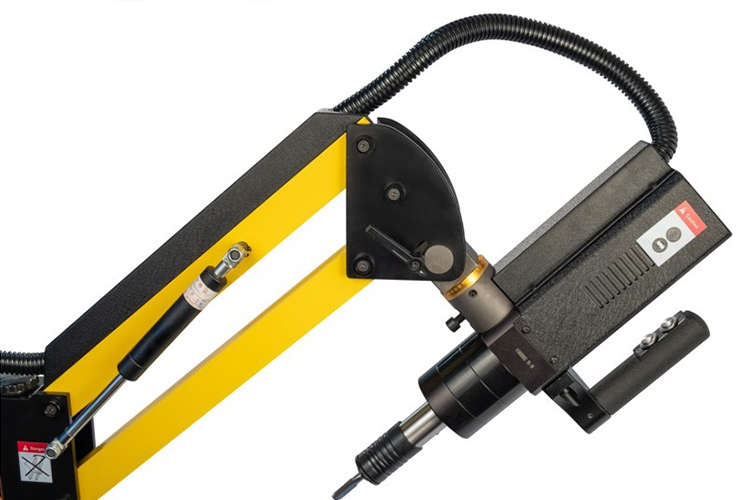

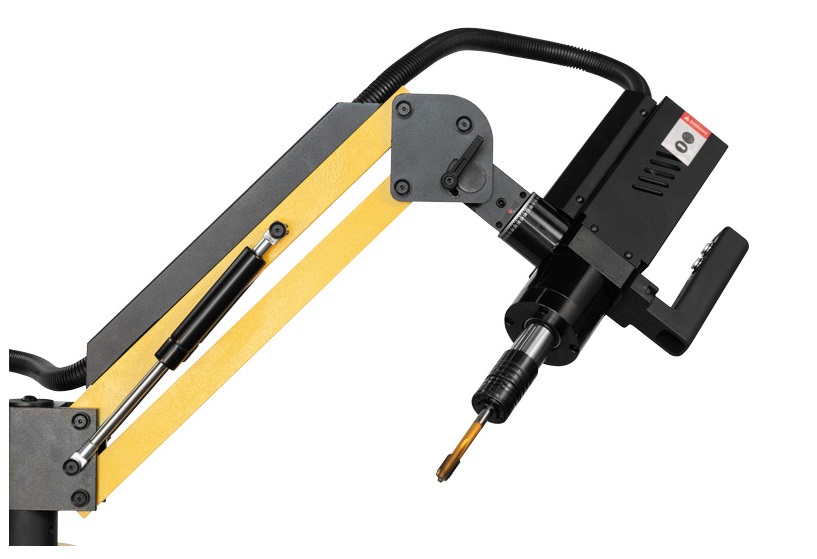

- поворотный в двух плоскостях шпиндель позволяет нарезать резьбу под любым углом.

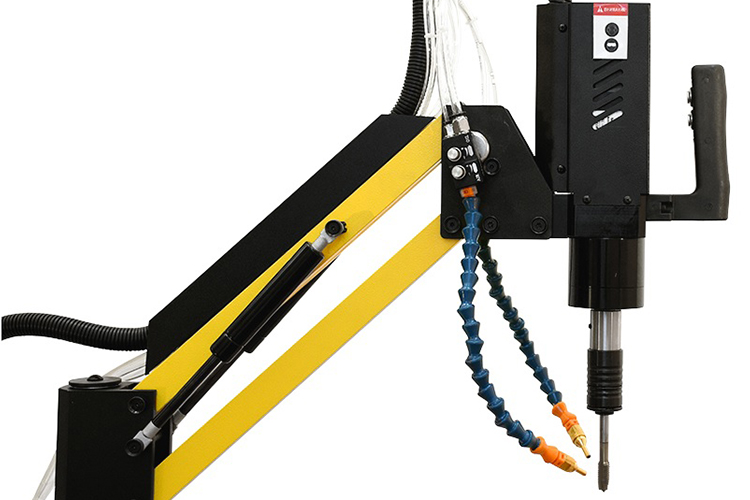

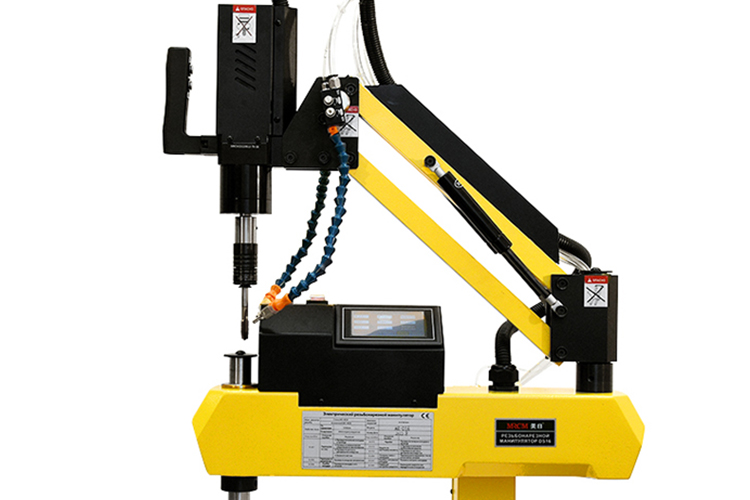

- система подачи СОЖ.
Previous
Next
- Мощный резьбонарезной манипулятор для быстрого, качественного и удобного нарезания резьбы от М6 до М36.
- Нарезание резьбы в сквозных и глухих отверстиях заготовок из стали, чугуна, цветных сплавов и пластиков.
- Американская технология GOSYNC: силовой привод от высокопроизводительного синхронного сервопривода с планетарным редуктором.
- Ручной и автоматический режимы работы позволяют быстро, точно и эффективно нарезать резьбу в любой заготовке.
- Программирование скорости прямого и обратного вращения, крутящего момента, глубины и шага нарезаемой резьбы.
- Автоматический режим работы - полностью программируемый цикл. Все, что требуется от оператора - подвести манипулятор к отверстию в заготовке и нажать кнопку.
- Программируемый возвратно-поступательный режим работы предотвращает поломку метчика: после нескольких оборотов вперед шпиндель делает несколько оборотов назад.
- Современная система управления с сенсорным маслостружкозащищенным экраном.
- Полностью переработанная система управления с новыми возможностями: увеличенный объем памяти, предустановленные режимы нарезания резьбы, улучшенный контроль крутящего момента, режим затягивания болтов и многое другое.
- Защита от перегрузки и превышения крутящего момента предотвращает поломку метчика и повреждение манипулятора.
- Дополнительная опция: магнитное основание PML-600 для быстрого и удобного закрепления манипулятора на любой поверхности из стали и чугуна.

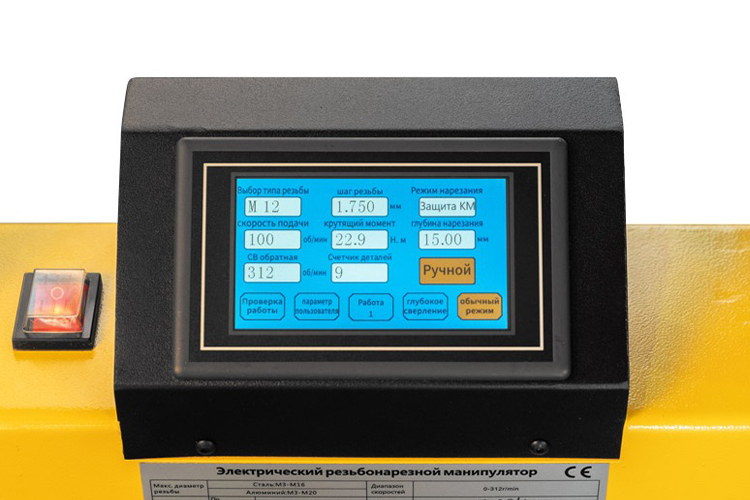

Преимущества сенсорной системы управления:
- Интуитивно понятный интерфейс с большим количеством информации. Интерфейс полностью переведен на русский язык.
- Встроенная библиотека метрических и дюймовых резьб для стандартного шага резьбы.
- Увеличенный объем памяти для рабочих режимов с сохранением всех параметров нарезания резьбы (до 20 позиций).
- Интеллектуальный контроль крутящего момента в реальном времени.
- Анимация положения метчика в отверстии, а также отображение текущей скорости и текущего крутящего момента в виде графиков во время работы.
- Режим затягивания болтов с заданным крутящим моментом, а также библиотекой диаметров и материалов болтов (специальный патрон для данного режима не входит в комплект поставки).
- Возможность настройки нескольких циклов работы с задержкой для нарезания одинаковых резьб подряд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Резьбонарезной манипулятор MR-DS36
| Модель | MR-DS36 | MR-DS36(C) |
|---|---|---|
| Артикул | MR8603-000383 | MR8603-000495 |
| Модель | MR-DS36(U) | MR-DS36C(UC) |
| Артикул | MR8603-000384 | MR8603-000496 |
| Технические характеристики | ||
| Размеры нарезаемой резьбы (при 400 Н / мм²) | M6 — M36 | |
| Скорость вращения шпинделя | 0 — 150 об/мин | |
| Направление вращения инструмента | правое / левое | |
| Привод | электрический | |
| Рабочий радиус | 1200 мм | |
| Вертикальный вылет | 520 мм | |
| Регулировка угла наклона резьбонарезной головки | 0° (0 — 90°) | |
| Тип системы управления | сенсорный | |
| Электрическое подключение | ||
| Двигатель | 1,2 кВт | |
| Подключение | 220В / ~50Гц | |
| Размеры | ||
| Длина (прибл.) | 930 мм | |
| Ширина/глубина (прибл.) | 210 мм | |
| Высота (прибл.) | 660 мм | |
| Масса станка | 55 кг | |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

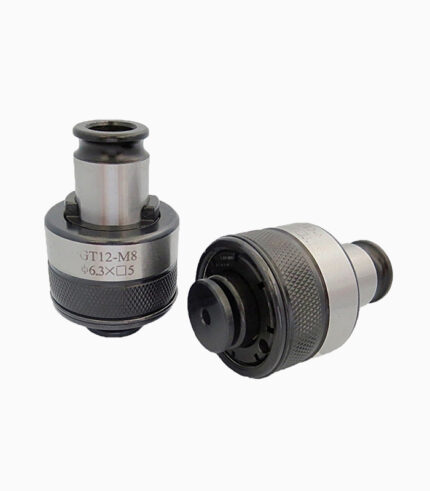

- 11 цанг ISO: ISO: М6-М8, М10, М12, М14, М16, М18-М20, М22, М24, М27-M30, М33, М36.
- Руководство по эксплуатации.
АКСЕССУАРЫ И ОСНАСТКА
Дополнительные принадлежности
| НАИМЕНОВАНИЕ | АРТИКУЛ | |
|---|---|---|
 | Опора магнитная PML-600 | 7420600 |
