- Легкая, быстрая и качественная заточка различного инструмента из твердых сплавов и быстрорежущей стали.
- Разнообразное применение благодаря очень широким настроечным возможностям.
- Жесткая, устойчивая к вибрации конструкция и прецизионный шпиндель обеспечивают высокое качество заточки.

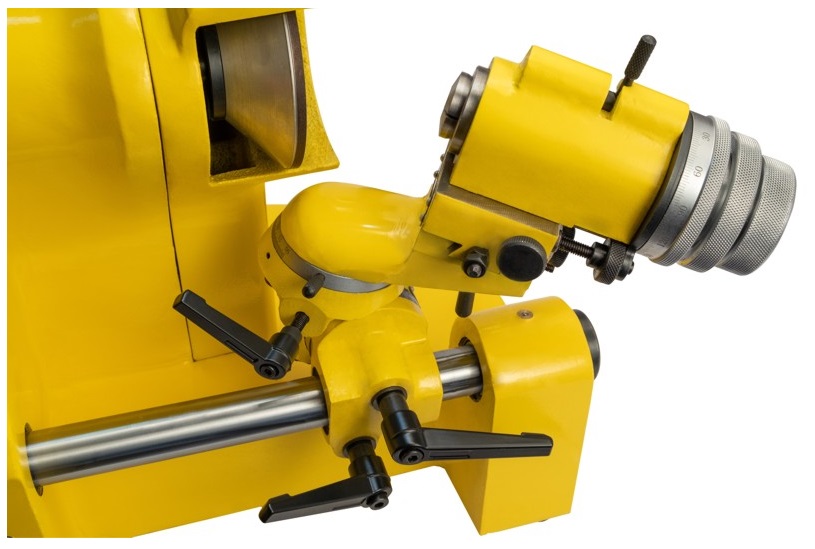

- Индексная головка с 24 фиксированными положениями.
- Большие возможности по изготовлению гравировальных штихелей (цилиндрических и конических).
- Специальные устройства для заточки фрез, сверл и токарных резцов в комплекте поставки.
- Компактная конструкция, удобная для транспортировки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

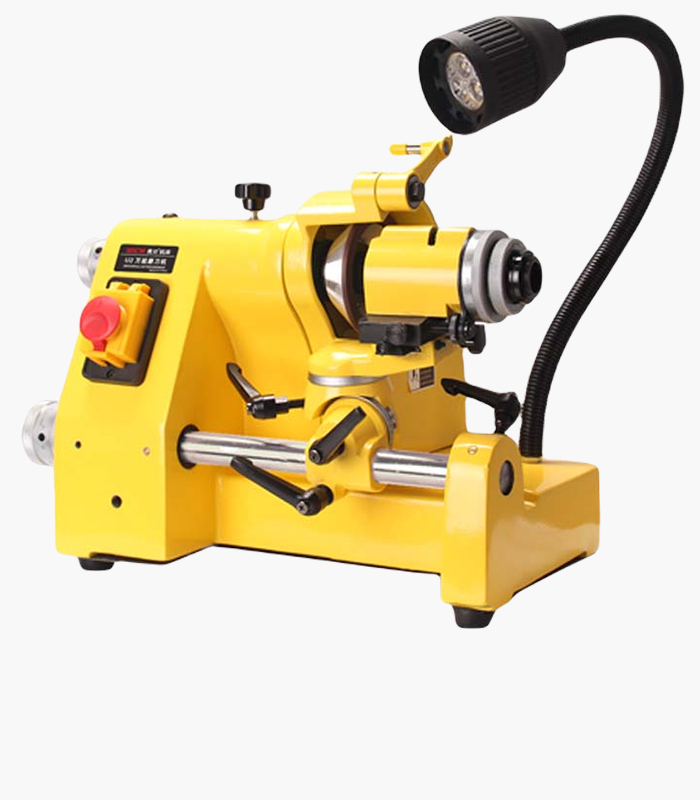

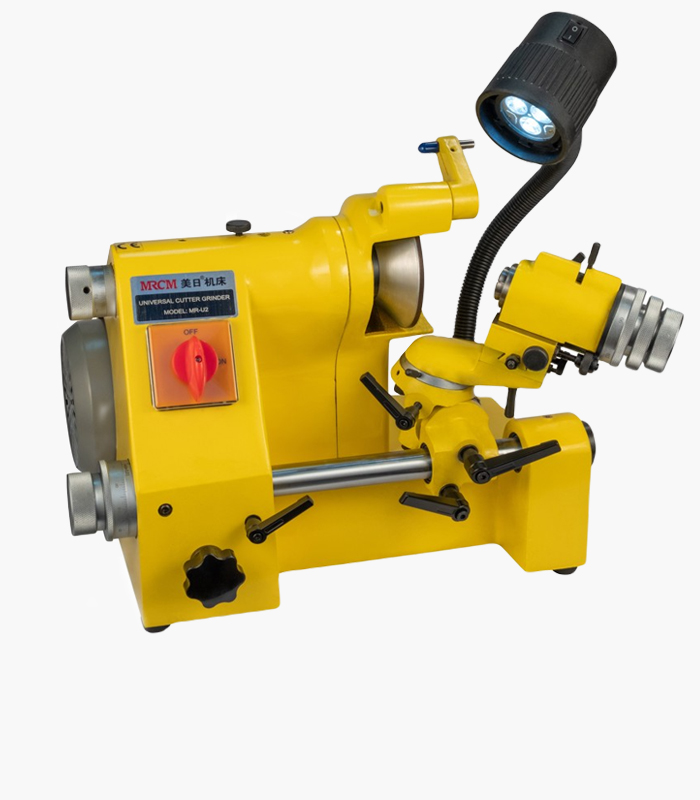

Универсальный заточной станок MR-U3
| Модель | MR-U3 |
|---|---|
| Артикул | MR8604-000375 |
| Технические характеристики | |
| Подключение | 380В / ~50Гц |
| Двигатель | 370 Вт |
| Число оборотов | 5200 об/мин |
| Регулировка вертикального / обратного угла | 0° - 45° |
| Регулировка горизонтального угла / конуса | 0° - 180° |
| Регулировка негативного угла | 0° - 25° |
| Максимальный цанговый патрон | Ø18 мм |
| Максимальный диаметр заточки | Ø18 мм |
| Тип заточного круга | чашечный |
| Размер алмазного заточного круга | Ø100 х 32 х Ø20 мм |
| Размер корундового заточного круга | Ø100 х 50 х Ø20 мм |
| Размеры прибл.(ДxШxВ) | 540 x 420 x 390 мм |
| Масса станка | 56 кг |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Стандартный комплект поставки:
- 5 цанг DIN 6341 тип 385E (5C) Ø4, Ø6, Ø8, Ø10, Ø12 мм.
- Устройство для заточки концевых фрез диаметром до Ø12 мм.

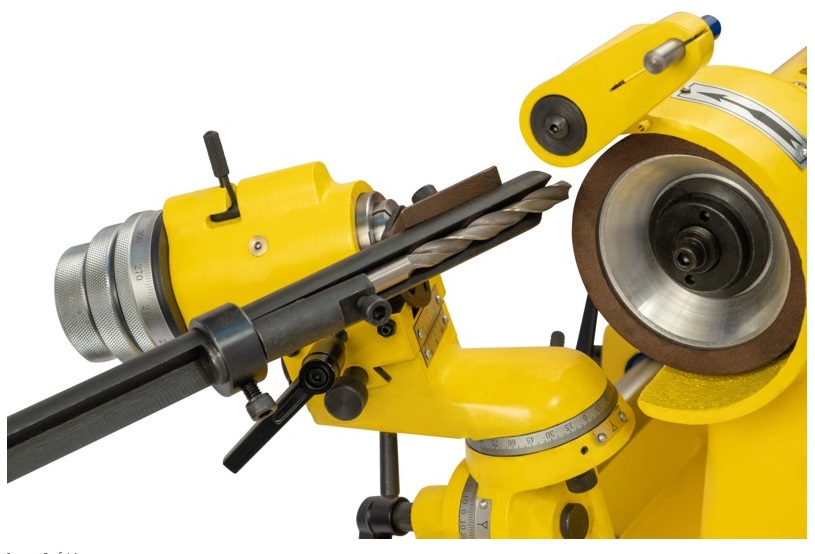

- Устройство для заточки спиральных сверл диаметром до Ø8 мм.
- Устройство для заточки токарных резцов до 21 x 21 мм.
- Алмазный заточной круг.
- Корундовый заточной круг.
- Обслуживающий инструмент.
- Руководство по эксплуатации.
Дополнительный комплект поставки:
- 5 цанг DIN 6341 тип 385E (5C) Ø3, Ø5, Ø9, Ø14, Ø18 мм.
АКСЕССУАРЫ И ОСНАСТКА
| Дополнительные принадлежности | АРТИКУЛ | |
|---|---|---|
 |
Круг корундовый Ø100 х 50 х Ø20 мм | 7305250 |
 |
Круг SDC тонкий для заточки инструмента из твердых сплавов (HM) | 7305280 |
 |
Круг SDC грубый для заточки инструмента из твердых сплавов (HM) | 7305285 |
