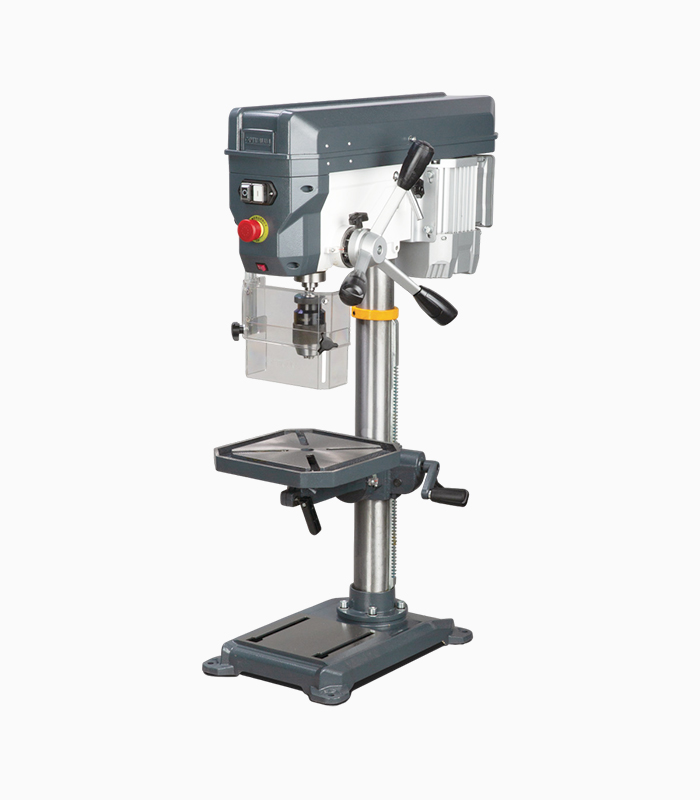

Вертикальный сверлильный станок OPTIdrill DQ 22
| • Отдельный аварийный выключатель. • Ограничитель глубины сверления. • Рабочий стол наклоняется на ±45° и вращается на 360°. • Цельнолитая удобная, эргономичная рукоятка подачи пиноли с мягкими накладками. • Шпиндель установлен на высокоточные шарикоподшипники. • Радиальное биение на втулке шпинделя менее 0,030 мм. • Точный быстрозажимной патрон в комплекте. • Высококачественные приводные ремни GATES исключают проскальзывание и потерю мощности. • Высокая плавность хода, обеспечиваемая шлифованными алюминиевыми шкивами. • Большое опорное основание с Т-образными пазами, усиленное ребрами жесткости. • Безопасная электропроводка 24В. • Антибликовое светодиодное освещение. |
| Модель | DQ 22 | |
|---|---|---|
| Артикул | 3191044 (230 В) | |
| 3191045 (380 В) | ||
| Технические характеристики | ||
| Электродвигатель | 550 Вт / ~50Гц | |
| Диаметр сверления в стали (S235JR) | Ø 16 мм | |
| Диаметр глубокого сверления в стали (S235JR) | Ø 14 мм | |
| Вылет оси шпинделя | 169 мм | |
| Перемещение пиноли | 85 мм | |
| Конец шпинделя | МК2 | |
| Частота вращения шпинделя | 300 — 2300 об/мин | |
| Количество скоростей | 12 | |
| Рабочий стол | ||
| Размер стола | 270 x 270 мм | |
| Размер Т-пазов (ширина / количество / тип) | 14 мм / 2 / диагон. | |
| Поворот / наклон | 360° / ±45° | |
| Расстояние шпиндель — стол | 460 мм | |
| Нагрузка на стол | 15 кг | |
| Основание | ||
| Размер | 191 x 187 мм | |
| Расстояние шпиндель — основание | 639 мм | |
| Размеры | ||
| Диаметр колонны | Ø 70 мм | |
| Длина (прибл.) | 700 мм | |
| Ширина/глубина (прибл.) | 351 мм | |
| Высота (прибл.) | 1006 мм | |
| Масса станка | 41,7 кг | |
| Комплект поставки: · Быстросменный сверлильный патрон В16 (1-16 мм). · Оправка переходная МК2/В16. · Зажимный сухарь для Т-образных пазов. · Руководство по эксплуатации. |
| Дополнительные принадлежности | Артикул | |
|---|---|---|
   |
||
| Прижим для паза 16мм / М12 (2шт.) | 3352031 | |
| Сверла 1 — 13мм / 25шт. ц/х HSS-Co5% | 3201010 | |
| Сверла 1 — 6мм / 51шт. ц/х HSS-Co5% | 3201020 | |
| Сверла 6 — 10мм / 41шт. ц/х HSS-Co5% | 3201021 | |
| Патрон сверлильный быстрозажимной DKC13 1-13 мм | 3050632 | |
| Патрон сверлильный быстрозажимной DKC16 1-16 мм | 3050633 | |
  |
||
| Приспособления зажимные SPW12 / 58шт. | 3352017 | |
| Система подачи СОЖ в зону резания (220 В) | 3352002 | |
