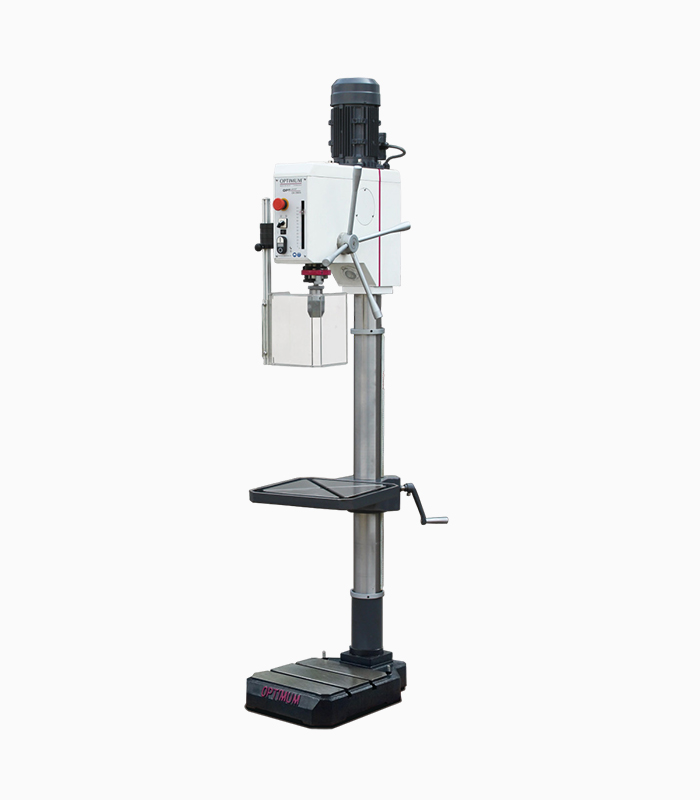

Вертикально сверлильный станок OPTIdrill DH 28GS
DH 28GS вертикально-сверлильный станок напольного исполнения с редуктором.
|
 |
 |
 |
| Панель управления | Встроенный выталкиватель | Обороты шпинделя |
| Простое и удобное управление станком | Легкое и быстрое извлечение инструмента с помощью встроенного выталкивателя | Наглядная и простая установка частоты вращения шпинделя |
| Модель | DH 28GS |
|---|---|
| Артикул | 3034230 |
| Технические характеристики | |
| Двигатель | 1,1 / 1,5 кВт 380В ~50Гц |
| Насос подачи СОЖ | – |
| Диаметр сверления в стали (S235JR) | Ø 26 мм |
| Диаметр глубокого сверления в стали (S235JR) | Ø 23 мм |
| Максимальная резьба, нарезаемая в стали | – |
| Вылет оси шпинделя | 260 мм |
| Перемещение пиноли | 127 мм |
| Автоматическая подача пиноли | – |
| Конец шпинделя | MK 3 |
| Частота вращения шпинделя | 75 – 2900 об/мин |
| Количество скоростей | 8 |
| Рабочий стол | |
| Размер рабочего стола | 376 x 394 мм |
| Размер Т-обр. пазов (ширина / количество / между) | 14 мм (диагон.) |
| Расстояние от шпинделя до стола | макс. 875 мм |
| Поворот / наклон | 360° / – |
| Максимальная нагрузка на стол | 150 кг |
| Основание | |
| Размер основания | 350 x 356 мм |
| Размер Т-обр. пазов (ширина / количество / между) | 14 мм / 2 / 120 мм |
| Расстояние от шпинделя до основания | макс. 1285 мм |
| Размеры | |
| Диаметр колонны | Ø 92 мм |
| Размеры (ДxШxВ) | 640 x 376 x 2080 мм |
| Вес | 175 кг |
| Комплект поставки: ·Переходная оправка МК3 / B16. ·Сервисный инструмент. ·Руководство по эксплуатации. |
| Дополнительные принадлежности | Артикул | |
|---|---|---|
 |
||
| Тиски станочные BSI140 | 3000214 | |
| Тиски станочные BSI-Q140 | 3000234 | |
 |
||
| Приспособления зажимные SPW12 / 58шт. | 3352017 | |
  |
||
| Сверла с титановым напылением 25шт. / 1 ― 13мм | 3051010 | |
| Сверла МК3 / 9шт. / 14,5 ― 30мм | 3051003 | |
  |
||
| Патрон сверлильный быстрозажимной B16 0-16мм | 3050626 | |
| Патрон сверлильный быстрозажимной MK3 / 1-16мм | 3050573 | |
 |
||
| Резьбонарезная головка В16 / M5-M12 | 3352042 | |
 |
||
| Система подачи СОЖ KME 230В | 3352002 | |
 |
||
| Комплект оснастки THERMDRILL | GA2O | |
 |
||
| Стружкосборщик магнитный Chipmag | 3850010 | |
