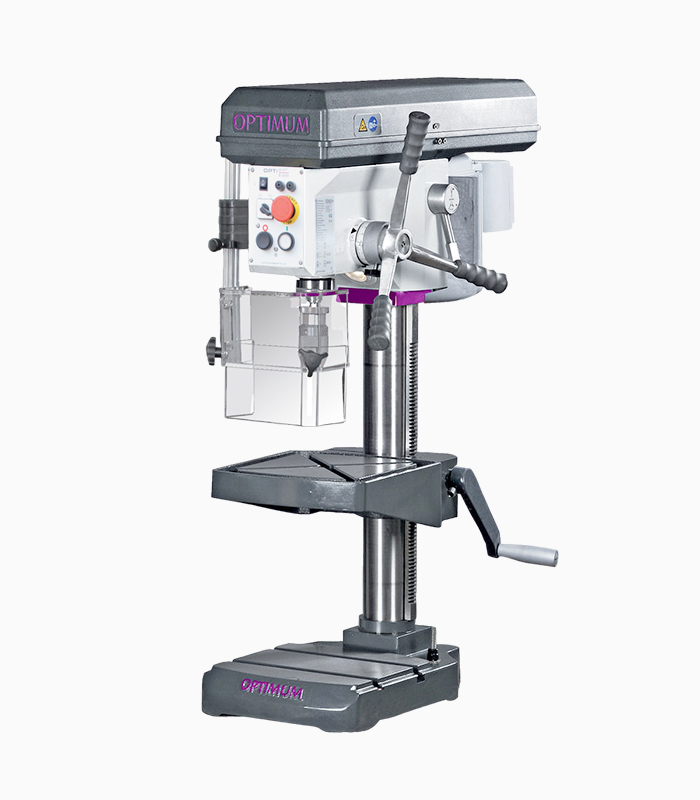

Вертикально сверлильный станок OPTIdrill B24 H
- Качественный и производительный станок для ответственных работ.
- Жесткая надежная конструкция.
- Высокоточные опорные подшипники шпинделя, радиальное биение пиноли менее 0,015 мм.
- Высококачественные зубчатые приводные ремни GATES исключают проскальзывание и потерю мощности.
- Быстрое натяжение и легкая фиксация клиноременной передачи.
- Большой ход пиноли ― 85 мм.
- Толстостенная чугунная колонна.
- Правое / левое направление вращения шпинделя.
- Регулируемый упор глубины сверления.
- Длинная, эргономичная рукоятка подачи пиноли.
- Точный рабочий стол с диагональными Т-образными пазами.
- Возможность вращения стола на 360° вокруг собственной оси.
- Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.
- Массивное точное основание повышенной жесткости с двумя Т-образными пазами шириной 12 мм для закрепления высоких заготовок без использования стола.
- Надежный и производительный электродвигатель класса защиты IP54.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой.
- Подвижный защитный экран большой площади с конечным выключателем.
- Конечный выключатель кожуха ременной передачи.
- Встроенный станочный светильник.
- Высокоточный быстросменный патрон в комплекте.
 |
 |
| Ременная передача | Механизм натяжения ремня |
| Высококачественные ремни GATES и шлифованные алюминиевые шкивы обеспечивают плавное вращение шпинделя без рывков и потери мощности. | Быстрое натяжение и надежная фиксация клиноременной передачи с помощью рукоятки. |
| Модель | B24 H | |
|---|---|---|
| Артикул | 3020241 (230В) | |
| 3020243 (380В) | ||
| Технические характеристики | ||
| Электродвигатель | 850Вт ~50Гц | |
| Диаметр сверления в стали (S235JR) | Ø 24 мм | |
| Диаметр глубокого сверления в стали (S235JR) | Ø 20 мм | |
| Вылет оси шпинделя | 165 мм | |
| Перемещение пиноли | 85 мм | |
| Конец шпинделя | MK2 | |
| Частота вращения шпинделя | 350 ― 4000 об/мин | |
| Количество скоростей | 7 | |
| Размер стола / Т-образных пазов | 280 x 260 мм / 14 мм | |
| Расстояние от шпинделя до стола | 515 мм | |
| Размер основания | 280 x 300 мм | |
| Расстояние от шпинделя до основания | 681 мм | |
| Диаметр колонны | Ø 80 мм | |
| Габаритные размеры | 665 x 434 x 998 мм | |
| Масса станка | 84 кг | |
Комплект поставки:
| ·Быстросменный сверлильный патрон В16 (1-16 мм). ·Оправка МК2 / В16. ·Защитный экран. |
·Зажимный сухарь для Т-образных пазов ·Руководство по эксплуатации на русском языке. |
| Дополнительные принадлежности для B24 H | Артикул | |
|---|---|---|
| Патрон сверлильный быстрозажимной с коническим хвостовиком МК2 / 1 ― 16 мм, до 8000 об/мин | 3050571 | |
| Патрон сверлильный быстрозажимной с коническим хвостовиком МК2 / 1 ― 13 мм, до 8000 об/мин | 3050572 | |
| Переходная оправка МК 2 ― В16 | 3050659 | |
| Набор сверл с титановым напылением 1 ― 13 мм 25 шт. | 3051010 | |
| Набор сверл МК2 ф14,5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм | 3051002 | |
| Набор зажимных приспособлений SPW 10 под пазы 12 мм | 3352016 | |
| Система подачи СОЖ в зону резания (220 В) | 3352002 | |
| Система подачи СОЖ в зону резания (400 В) | 3352001 | |
