Вертикальный фрезерный 5-осевой обрабатывающий центр VDW50
Высокопроизводительный 5-осевой фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей повышенной сложностий.
Previous
Next

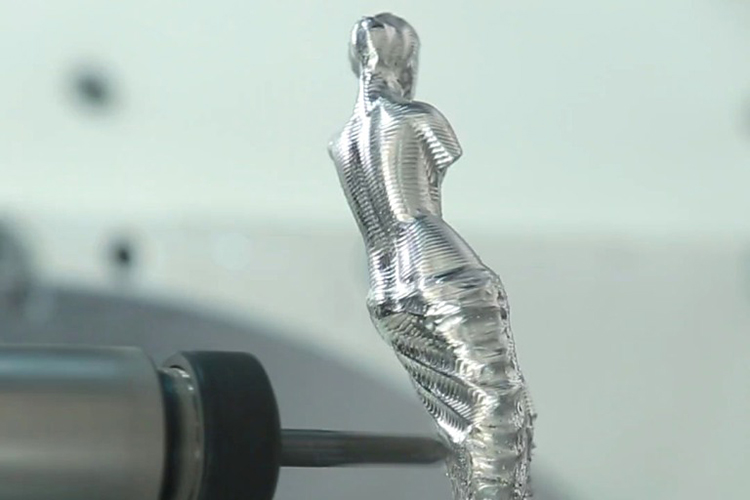

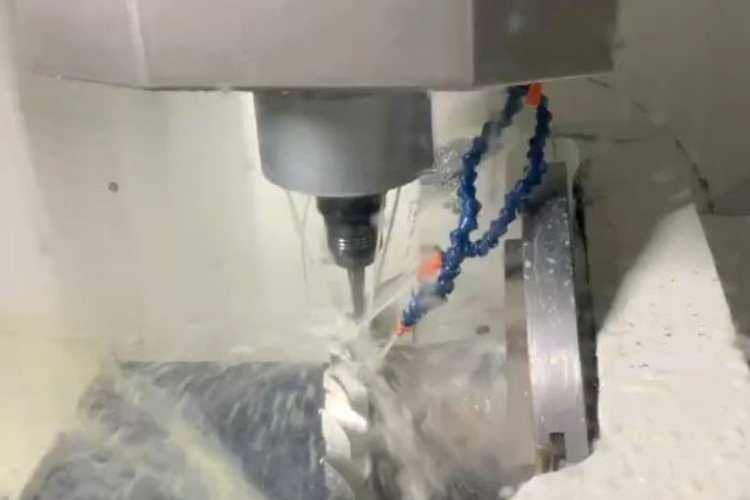

- Предназначен для изготовления сложных изогнутых в пространстве деталей с одного установа.
- Инновационная система ЧПУ Siemens 840Dsl (опция: HEIDENHAIN iTNC 640) идеально подходит для управления высокоточной обработкой деталей сложной формы.

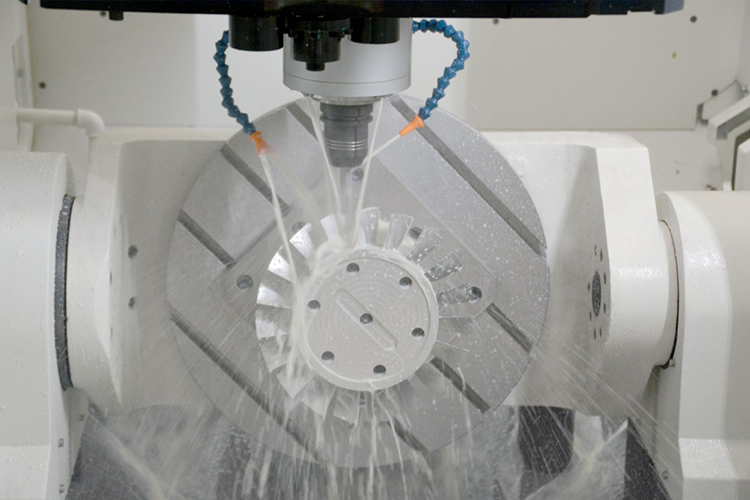

- 5 одновременно управляемых осей - три линейные оси X, Y, Z и наклонно-поворотный стол с двумя осями вращения В, С.

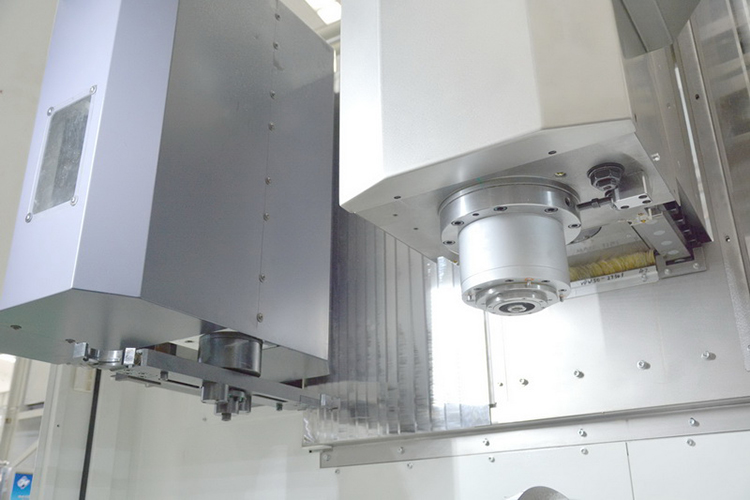

- Магазин инструментов манипуляторного типа на 24 инструмента.

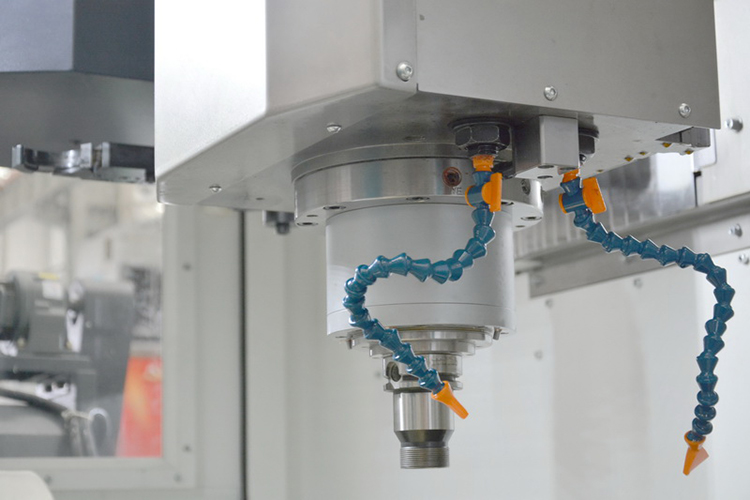

- Мощный высокоточный шпиндель с прямым приводом Solpower (Тайвань) 12 000 об/мин (опция: 15 000 об/мин).
- Точные линейные направляющие качения PMI (Тайвань) с максимальной скоростью перемещений 20 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом PMI (Тайвань).
- Шариковые винты установлены на опоры с прецизионными подшипниками FAG (Германия) и подключены к серводвигателям с помощью высококачественной безлюфтовых муфт NBK (Япония).
- Высокоточный редуктор наклонно-поворотного стола Spinea (Словакия).
- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Масляный охладитель шпинделя с динамическим контролем температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Функция жесткого нарезания резьбы.
- Система подачи СОЖ с баком емкостью 200 литров.
- Полностью закрытая рабочая зона с защитными устройствами.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Система обдува конуса шпинделя при смене инструмента.
- Пневматические компоненты SMC Pneumatic (Япония).
- Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
- Транспортер для удаления стружки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вертикальный фрезерный 5-осевой обрабатывающий центр VDW50
| Модель | VDW50 | |||
|---|---|---|---|---|
| Артикул | DM86-VDW50 | |||
| Технические характеристики | ||||
| Подключение | 380 В / ~50 Гц | |||
| Общая потребляемая мощность | 30 кВт | |||
| Мощность двигателя шпинделя (продолжительно / 30 мин) | 7,0 / 15 кВт | |||
| Система управления | ||||
| Система ЧПУ | Siemens 840Dsl | |||
| Опциональные системы ЧПУ | HEIDENHAIN iTNC 640 | |||
| Станочные данные | ||||
| Тип станка | наклонно-поворотный стол + три линейные оси | |||
| Тип направляющих (оси X, Y, Z) | линейные, качения | |||
| Размер стола | ø500 мм | |||
| Наклон стола (ось B) | 175° (влево +110° / вправо -65°) | |||
| Вращение стола (ось С) | 360° | |||
| Размер Т-пазов (количество / ширина / от центра) | 8 / 14 мм / 45° | |||
| Расстояние от торца шпинделя до поверхности стола | 150 - 600 мм | |||
| Максимальный размер обрабатываемой заготовки | 500x450х400 мм | |||
| Максимальный вес обрабатываемой заготовки | 300 кг (при наклоне стола 0°) 200 кг (при наклоне стола 0-90°) | |||
| Шпиндель | ||||
| Максимальное число оборотов шпинделя | 12 000 об/мин (опция: 15 000 об/мин) | |||
| Тип привода шпинделя | прямой привод | |||
| Конец шпинделя | HSK-А63 (DIN 69893-1) | |||
| Крутящий момент шпинделя (продолжительно / 30 мин) | 45 / 95 Нм | |||
| Перемещения и подачи | ||||
| Перемещение по оси Х | 500 мм | |||
| Перемещение по оси Y | 450 мм | |||
| Перемещение по оси Z | 400 мм | |||
| Скорость рабочей подачи по осям Х, Y, Z | 20 м/мин | |||
| Скорость быстрого хода по осям Х, Y, Z | 30 м/мин (опция: 36 м/мин) | |||
| Cкорость вращения осей В, C (макс.) | 17,75 об/мин | |||
| Точность | ||||
| Повторяемость по осям Х, Y, Z | ± 0,002 мм | |||
| Позиционирование по осям Х, Y, Z | ± 0,005 мм | |||
| Повторяемость по осям В / С | 4″ / 3″ | |||
| Позиционирование по осям В / С | 10″ / 8″ | |||
| Сменщик инструмента | ||||
| Тип сменщика инструмента | манипулятор | |||
| Количество инструмента | 24 (опция: 40) | |||
| Максимальный диаметр / длина инструмента | 75 (130) / 300 мм | |||
| Максимальная масса инструмента | 8 кг | |||
| Время смены инструмента | 2,5 с | |||
| Габаритные размеры | ||||
| Емкость бака СОЖ | 200 литров | |||
| Подключение сжатого воздуха | 6 бар | |||
| Габаритные размеры прибл. (Д х Ш х В) | 5242 x 4650 x 3260 мм | |||
| Масса станка | 8000 кг | |||
