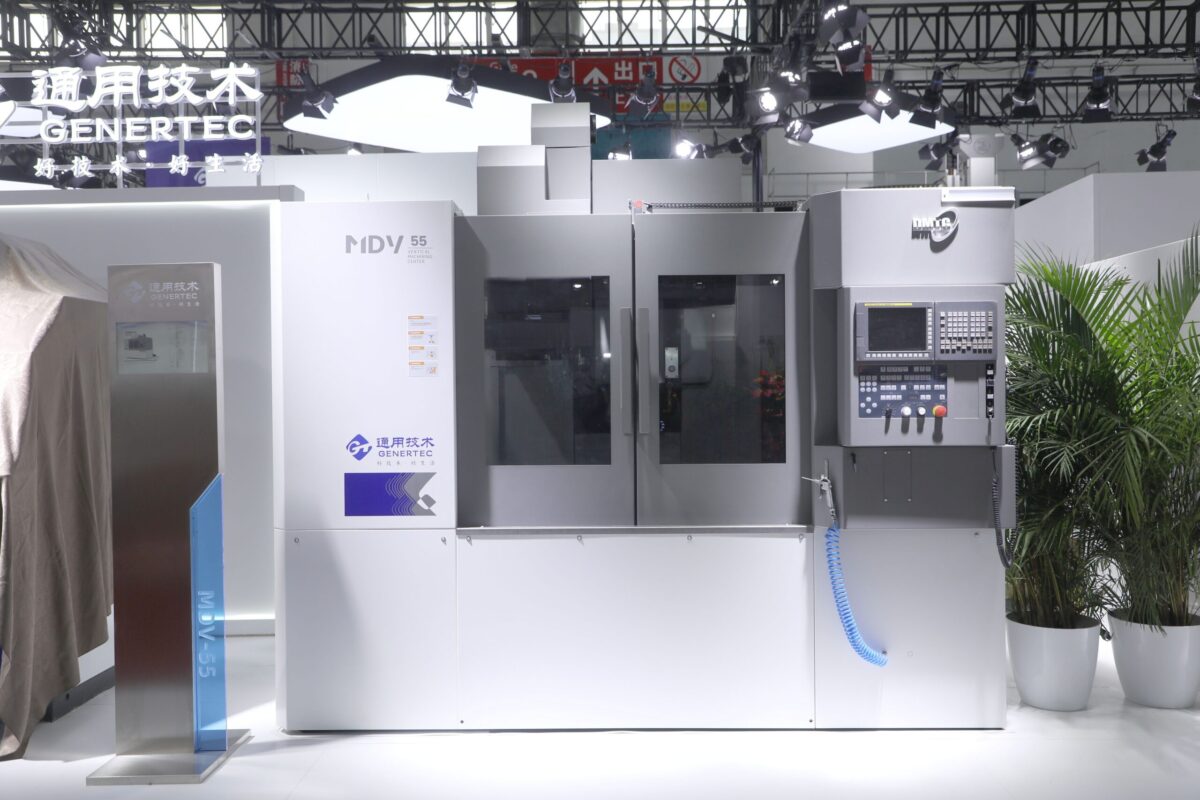

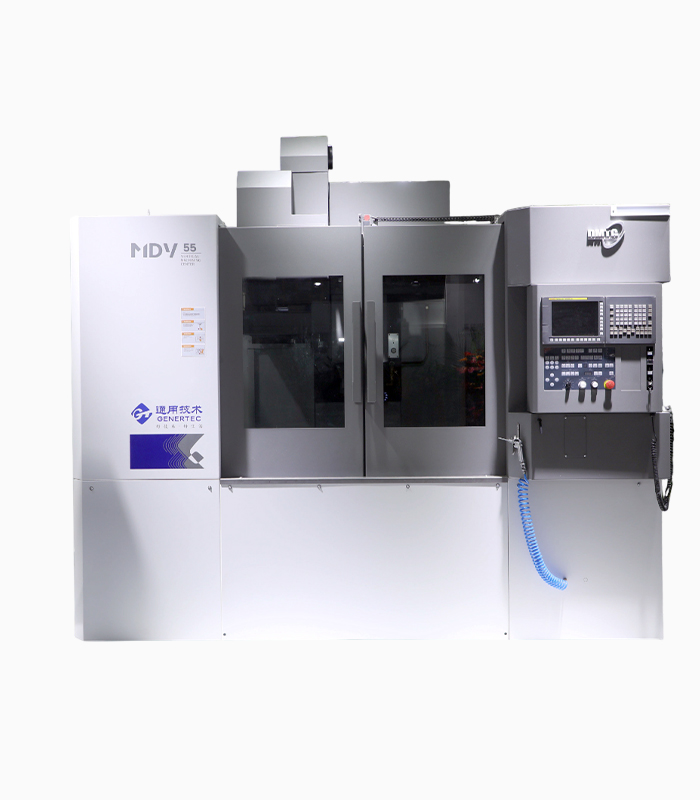

Вертикальный фрезерный обрабатывающий центр MDV
Используются для обработки сложных корпусных деталей, коробок скоростей, при производстве пресс-форм среднего и малого размеров.
Большой крутящий момента на шпинделе станка серии MDV позволяет эффективно обрабатывать высокопрочные стали, жаропрочные сплавы, титан и другие труднообрабатываемые материалы.
Previous
Next
- Сверхжесткий вертикальный обрабатывающий центр.

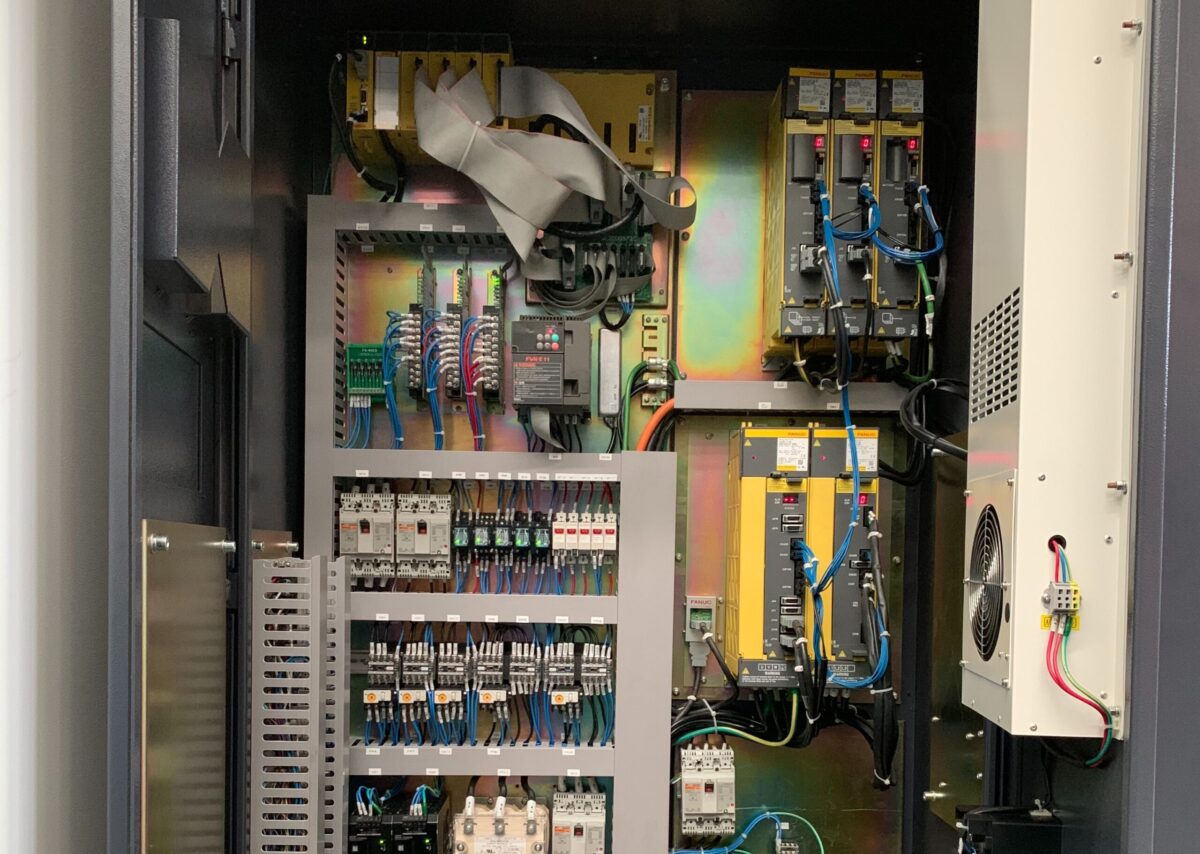

- Cистема ЧПУ FANUC 31i-MB для управления обработкой деталей сложной формы.
- Высокая точность: шарико-винтовые пары станка по осям X, Y и Z с технологией дополнительного охлаждения, эффективно контролирующей тепловые деформации во время обработки и повышающей точность обработки. Кроме того, станок оснащен функцией температурной компенсации: датчики температуры установлены в ключевых местах корпуса станка. Эти датчики анализируют и компенсируют координатные положения с помощью системы ЧПУ, также обеспечивая высокую точность обработки.
- Высокая скорость: в шпинделе станка используется конструкция с вариаторной передачей с максимальной скоростью 8000 об/мин и двухскоростным переключением передач, что позволяет удовлетворить как потребности в низкоскоростной резке, так и в высокоскоростной обработке. (*опционально: электрический шпиндель 13000 об/мин.).
- Высокая жесткость: основной корпус станка полностью изготовлен из высокопрочного чугуна, а станина представляет собой цельную отливку. Колонна закреплена на задней части станины, а поперечные салазки и рабочий стол перемещаются по ней, что повышает общую устойчивость станка.

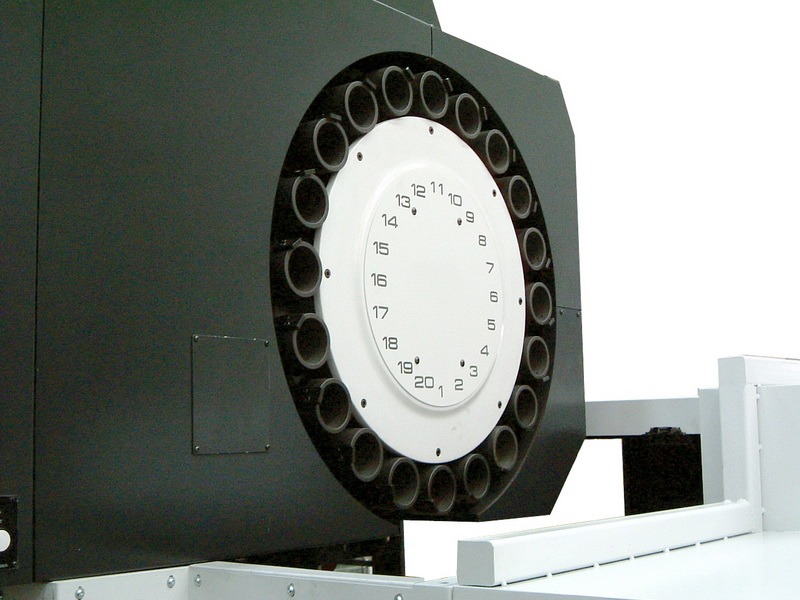

- Магазин инструментов манипуляторного типа на 20 (*30) инструментов. Роботизированная рука, которая извлекает инструмент с помощью кулачкового механизма, обеспечивает быструю смену инструмента - 2 секунды.
- В направляющих осей X, Y и Z используются высокопрочные пары направляющих скольжения из импортного листового пластика, склеенного смолой.
- Возможность выполнения операций на низких скоростях с высоким крутящим моментом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вертикальный фрезерный обрабатывающий центр MDV
| Модель | MDV55 | MDV75 | MDV95 | |
|---|---|---|---|---|
| Артикул | DM8602- | DM8602- | DM8602- | |
| Технические характеристики | ||||
| Подключение | 380 В / ~50 Гц | 380 В / ~50 Гц | 380 В / ~50 Гц | |
| Общая потребляемая мощность | 20 кВт | 20 кВт | 25 кВт | |
| Мощность двигателя шпинделя (продолжительно / 30 мин) | 7,5 / 11 кВт | 7,5 / 11 кВт | 11 / 15 кВт | |
| Система управления | ||||
| Система ЧПУ | FANUC 31i-MB | FANUC 31i-MB | FANUC 31i-MB | |
| Станочные данные | ||||
| Размер стола (Д х Ш) | 1050 X 560 мм | 1550 X 740 мм | 2300 X 950 мм | |
| Тип направляющих | прямоугольные скольжения | прямоугольные скольжения | прямоугольные скольжения | |
| Размер Т-пазов, количество / ширина / между | 5 / 18 / 110 мм | 5 / 22 / 140 мм | 7 / 22 / 125 мм | |
| Вылет оси шпинделя | 615 мм | 810 мм | 1100 мм | |
| Расстояние от торца шпинделя до поверхности стола | 150 - 660 мм | 150 - 810 мм | 150 - 1000 мм | |
| Максимальный вес обрабатываемой заготовки | 800 кг | 1500 кг | 2500 кг | |
| Шпиндель | ||||
| Максимальное число оборотов шпинделя | 8000 об/мин | 6000 об/мин | 6000 об/мин | |
| Тип привода шпинделя | редуктор | редуктор | редуктор | |
| Конец шпинделя | BT50 | BT50 | No.50(7/24) | |
| Крутящий момент шпинделя продолжительно / 30 мин | 35,8 / 70 Нм | 35,8 / 70 Нм | 52,5 / 91 Нм | |
| Перемещения и подачи | ||||
| Перемещение по оси Х / Y / Z | 1020/550/510 мм | 1530/740/660 мм | 2060/950/850 мм | |
| Скорость рабочей подачи по всем осям | 10 000 мм/мин | 10 000 мм/мин | 10 000 мм/мин | |
| Скорость быстрого хода по осям Х / Y / Z | 30 / 30 / 20 м/мин | 24 /24 /20 м/мин | 20 / 20 / 15 м/мин | |
| Диаметр / шаг ШВП по всем осям | ||||
| Точность | ||||
| Повторяемость X / Y / Z | 0.005/0.005/0.005 мм | 0.007/0.007/0.007 мм | 0.007/0.007/0.007 мм | |
| Позиционирование X / Y / Z | 0.008/0.008/0.008 мм | 0.012/0.008/0.008 мм | 0.015/0.012/0.012 мм | |
| Сменщик инструмента | ||||
| Тип сменщика инструмента | оригинальная высокоскоростная синхронная система смены инструмента | |||
| Количество инструмента | 20 Т (опция: 30 Т) | 20 Т (опция: 30 Т) | 30 Т | |
| Максимальный диаметр (без соседн.) | 20Т:Ø110/Ø200 мм | 20Т:Ø110/Ø200 мм | 30Т:Ø103/Ø200 мм | |
| Максимальная масса инструмента | 20 кг | 20 кг | 20 кг | |
| Время смены инструмента | 2 с | 2 с | 2 с | |
| Габаритные размеры | ||||
| Емкость бака СОЖ | ||||
| Габаритные размеры прибл. (Д х Ш х В) | 3398 x 2880 x 2846 мм | 4140 x 4000 x 3436 мм | 5458 x 5380 x 3600 мм | |
| Масса станка | 7500 кг | 10500 кг | 20500 кг | |
