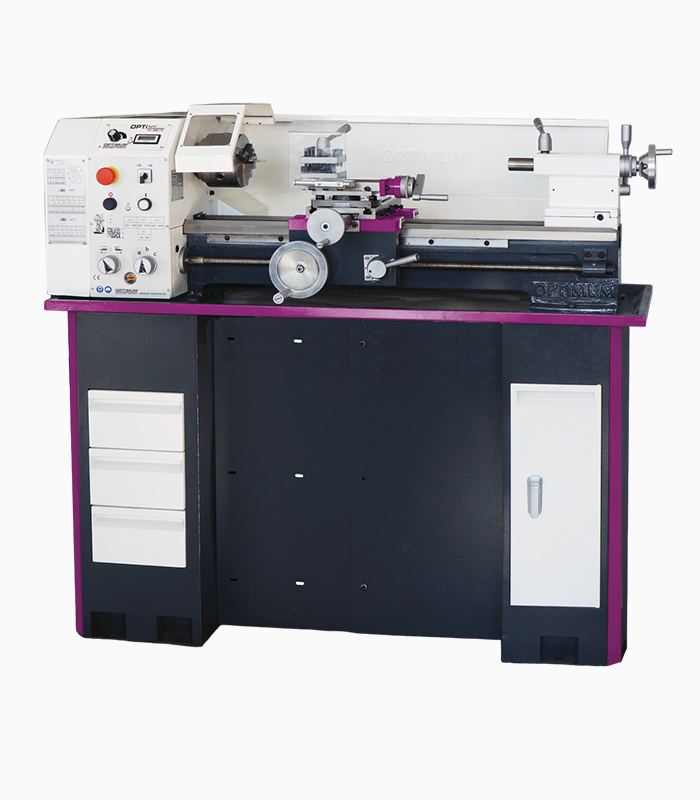

Токарный настольный станок OPTIturn TU2406
- Надежное и долговечное оборудование промышленного класса, рассчитано на 8-часовую работу 5 дней в неделю в условиях производственного предприятия.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Закаленные и шлифованные направляющие станины (HRC 42 ― 52).
- Ходовой винт для нарезания резьбы и автоматической продольной подачи.
- Радиальное биение токарного патрона менее 0,05 мм.
- Трапецеидальная резьба ходового винта.
- Продольная, поперечная и верхняя каретки суппорта.
- Автоматическая продольная подача и нарезание метрических и дюймовых резьб.
- Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
- Цена деления лимба пиноли задней бабки 0,02 мм.
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
- Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Двойной металлокерамический подшипник ходового винта.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Кожух патрона с конечным выключателем.
- Подшипники высокой грузоподъемности.
- Правое/левое вращение шпинделя.
- Кнопка аварийной остановки.
| Модель | TU 2406 | |
|---|---|---|
| Артикул | 3420350 (230 В) | |
| 3420353 (380 В) | ||
| Технические характеристики | ||
| Двигатель | 750 Вт ~50Гц | |
| Высота / длина центров | 125 мм / 550 мм | |
| Наибольший Ø обрабатываемой детали | Ø 250 мм | |
| Обороты шпинделя | 125 ― 2000 об/мин | |
| Количество ступеней | 6 | |
| Конус шпинделя | MK 3 | |
| Прох. отверстие шпинделя | Ø 21 мм | |
| Ширина станины | 135 мм | |
| Ход верхней каретки | 75мм | |
| Ход поперечной каретки | 120 мм | |
| Конус задней бабки | MK 2 | |
| Ход пиноли задней бабки | 70 мм | |
| Продольная подача | 0,1/0,2 мм/об | |
| Метрические резьбы | 0,4 ― 3,5 мм | |
| Дюймовые резьбы | 44 ― 10 ниток/дюйм | |
| Высота державки резца (макс.) | 14 мм | |
| Габариты Д х Ш х В | 1310 x 520 x 560 мм | |
| Масса | 125 кг | |
| Комплект поставки: ·Патрон 3-х кулачковый 125мм. ·Центры упорные MK2 и МК3. ·Комплект сменных шестерен. ·Сервисный инструмент. ·Руководство по эксплуатации. |
| Дополнительные принадлежности | Артикул | |
|---|---|---|
  |
||
| Патрон 4-х кулачковый токарный Ø125 мм (с центр.зажатием) | 3442812 | |
| Патрон 4-х кулачковый токарный Ø125 мм (с независ.зажатием) | 3442874 | |
| Фланец патрона Ø125 мм | 3440512 | |
| Планшайба Ø250 мм | 3440552 | |
  |
||
| Люнет подвижный для TU2406 (прох.Ø34) | 3441310 | |
| Люнет неподвижный для TU2406 (прох.Ø50) | 3440515 | |
  |
||
| Патрон цанговый ER25 для станка TU2406 | 3440505 | |
| Цанги ER25 15шт. / 1-16мм | 3441109 | |
| Патрон цанговый ER32 для станка TU2406 | 3440506 | |
| Цанги ER32 15шт. / 3-20мм | 3441122 | |
  |
||
| Резцы токарные державка 10мм / 11шт. | 3441108 | |
| Резцы токарные державка 10мм / 5шт. | 3441664 | |
| Резцы расточные 12мм / 3шт. | 3441641 | |
  |
||
| Центр вращающийся МК2 | 3440702 | |
| Центр вращающийся МК2 со сменными насадками | 3440732 | |
 |
||
| Быстросменный резцедержатель картриджного типа SWH 1-A | 3384301 | |
 |
||
| Подставка под станок TU2004 ― TU2807 | 3440409 | |
 |
||
| Стружкосборщик магнитный Chipmag | 3850010 | |
